以下内容仅仅记录了《Unity Shader入门精要》这本书中学到的知识点、和一些自己的理解和总结（可能存在错误）

第1、2章

  1. 开篇介绍了Shader的背景和作用，以及这本书的结构（共20章）
  2. 流水线—>渲染流水线（应用阶段、几何阶段、光栅化阶段）
  3. 应用阶段：CPU加载数据到显存—>设置渲染状态—>Draw Call
  4. GPU流水线：几何阶段+光栅化阶段
  5. 几何着色器：逐图元着色
  6. 片元着色器：逐片元着色（片元由三角形遍历后生成）
  7. OpenGL和DirectX屏幕坐标系不同
  8. 逐片元操作/输出合并阶段（模板测试、深度测试、混合）
  9. HLSL（微软）GLSL、CG（跨平台）
  10. Draw Call：命令缓冲区、批处理（适合静态物体）
  11. 固定管线：兼容旧设备

第3章

  1. Unity Shader和材质
  2. Unity Shader的语言：ShaderLab
  3. .shader文件的结构
  4. Properties SubShader（Pass Fallback）的代码举例
  5. 表面着色器 顶点/片元着色器 固定函数着色器
  6. 上述三种着色器的工作方式和适用背景
  7. Unity Shader和传统Shader的区别和联系
  8. Unity Shader和CG/HLSL

第4章

  1. 笛卡尔坐标系：标准正交基、左/右手坐标系
  2. 点、矢量、矢量的运算（点积叉积）
  3. 矩阵、矩阵的运算
  4. 矩阵变换：线性变换（缩放、旋转）、仿射变换（合并了线性变换和平移变换）
  5. 齐次坐标：缩放矩阵、旋转矩阵（zxy）、平移矩阵（依次）
  6. 坐标空间：父空间-子空间
  7. 模型空间/对象空间
  8. 世界空间
  9. 观察空间/相机空间
  10. 裁剪空间（正交/透视）
  11. 屏幕空间：进行标准齐次除法/透视除法
  12. 法线变化
  13. Unity内置的变换矩阵
  14. Unity内置的摄像机和屏幕参数
  15. Unity Shader中矩阵和矢量的定义和运算（左右乘的变化）
  16. 在着色器中获取片元的屏幕坐标

第5章

  1. Unity版本号和环境
  2. 创建场景，Shader->材质->球体
  3. 简单Shader中每一行代码的作用
  4. 使用语义（例如SV_POSITION）作为输入输出
  5. SV_POSITION/SV_TARGET：顶点/片元着色器输出
  6. 结构体的引入，并用于着色器间信息传递（顶点着色器插值后送给片元着色器）
  7. Properties声明属性和使用
  8. Unity内置文件的应用（结构体/函数/变量）
  9. Unity支持的语义列举
  10. Debug方法：假彩色图像/Graphics Debbuger/帧调试器
  11. OpenGL和DirectX平台下Unity对纹理的翻转处理：抗锯齿开启后需要判断情况手动处理翻转
  12. OpenGL和DirectX平台下语法和语义要求的不同（SV_开头的变量使用和参数数量报错等）
  13. Shader规范建议：① float/half/fixed的使用；② shader运算过多报错；③ 避免分支和循环；④ 避免除0
  14. 扩展阅读：《GPU精粹》

第6章

渐入佳境—-光照

  1. 光源（方向，辐射度）：吸收、散射
  2. 散射：折射/投射、反射
  3. 高光反射-Specular：反射
  4. 漫反射-Diffuse：折射、吸收、反射
  5. 出射度-辐射度
  6. 光照模型：BRDF、标准光照模型（亦可称为Phong光照模型/Blinn-Phong光照模型）
  7. 标准光照模型（4部分）以下总结均基于此模型：emissive specular diffuse ambient
  8. 环境光-ambient：全局常量
  9. 自发光-emissive：材质自发光颜色
  10. 漫反射-diffuse：兰伯特定律->参数：表面法线方向、光源方向、漫反射颜色、光源颜色
  11. 高光反射-specular：Phong模型->参数：表面法线方向、光源方向、高光反射颜色、光泽度/反光度、观察方向、光源颜色
  12. Blinn模型：参数要求与Phong模型相同，光源方向和观察方向为定值时计算更快，反之较慢，具体结果需要根据不同情况来判断
  13. 逐顶点光照-高洛德着色：在顶点着色器中计算颜色，在片元着色器中插值。计算量小，但有棱角（插值颜色造成），不适用于计算高光
  14. 逐像素光照-Phong着色：得到法向量（插值或法线纹理），在片元着色器中计算颜色
  15. 模型缺陷：不适用物理现象，模型是各项同性的
  16. Unity实现自发光（输出前添加）、环境光（设置并使用）
  17. Unity Shader实现漫反射：逐顶点、逐像素、改进（半兰伯特模型：去掉了Max函数，改进了暗处的变化细节，视觉加强效果）
  18. Unity Shader实现高光反射：逐顶点、逐像素、Blinn光照模型
  19. 使用Unity内置函数替换上述代码中的部分计算过程：其中，方向使用前需要归一化；需要注意适用的渲染方式（如前向渲染）；好处是可以处理计算复杂的光照方向（如点光源和聚光灯）。

第7章

基础纹理

  1. 纹理映射/纹素/UV坐标（左下角）
  2. 单张纹理实现：_MainTex（顶点着色器->uv 片元着色器->纹素值）
  3. 纹理详细信息中选项的设置（属性值、平铺模式、滤波模式等）
  4. 2种平铺模式：Repeat、Clamp
  5. 3种滤波模式：Point（最近邻滤波）、Trilinear（线性滤波）、Bilinear（线性滤波+多级渐远纹理技术）
  6. Unity中对纹理的压缩存储
  7. 凹凸映射：高度映射、法线映射
  8. 法线映射：模型空间/法线空间法线映射实现
  9. 上条中不同空间下应用时的优缺点
  10. 切线空间下计算：
  • 顶点着色器：切线空间下的lightDir和viewDir
  • 片元着色器：法线纹理采样得到切线法线、计算颜色
  1. 世界空间下计算：
  • 顶点着色器：切线空间到世界空间的转换矩阵
  • 片元着色器：世界空间的lightDir和viewDir、法线纹理采样得到切线法线并转换到世界空间、计算颜色
  1. 类型为Normal map标识的纹理使用（UnpackNormal）和压缩原理
  2. 渐变纹理：一维纹理，实现过程类似单张纹理
  3. 遮罩纹理：像素级的控制表面属性、实现过程（在计算Specular时采样纹理，作为系数控制高光值）

第8章 透明效果

在这里插入图片描述
在这里插入图片描述

  1. 2种透明效果的实现：Alpha Test、Alpha Blending
  2. 渲染顺序的意义
  3. 使用Unity提供的渲染队列解决不同的排序情景
  4. 透明度测试实现：使用clip函数抛弃texColor.a低于阈值的片元（要么在，要么不在），缺点：渲染边缘效果不好

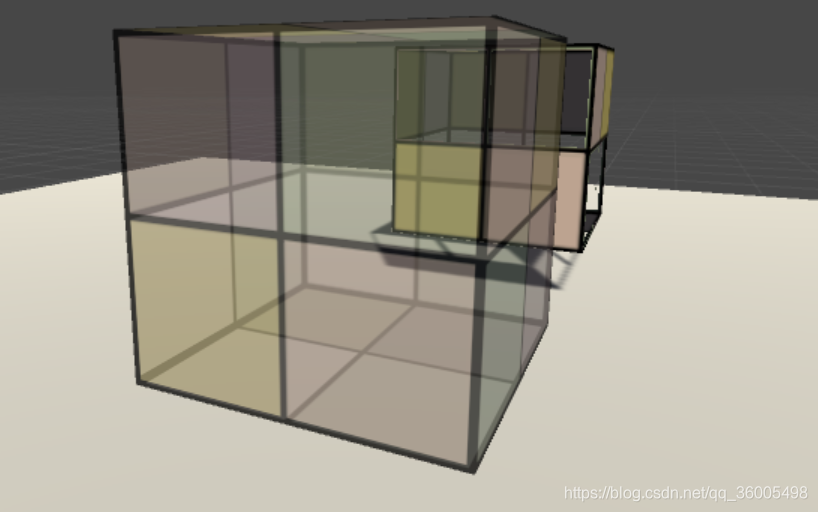

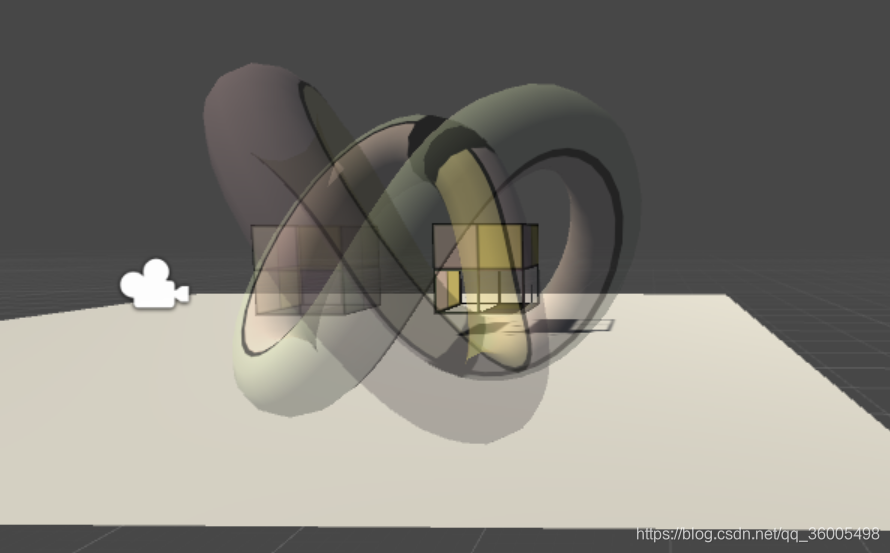

  5. 透明度混合实现：关闭深度写入，设置混合因子SrcAlpha和1-SrcAlpha，最后透明度1.0改为texColor.a * _AlphaScale，缺点：同一模型的深度被忽略了，导致如图结果，前边无法遮挡后边
    在这里插入图片描述

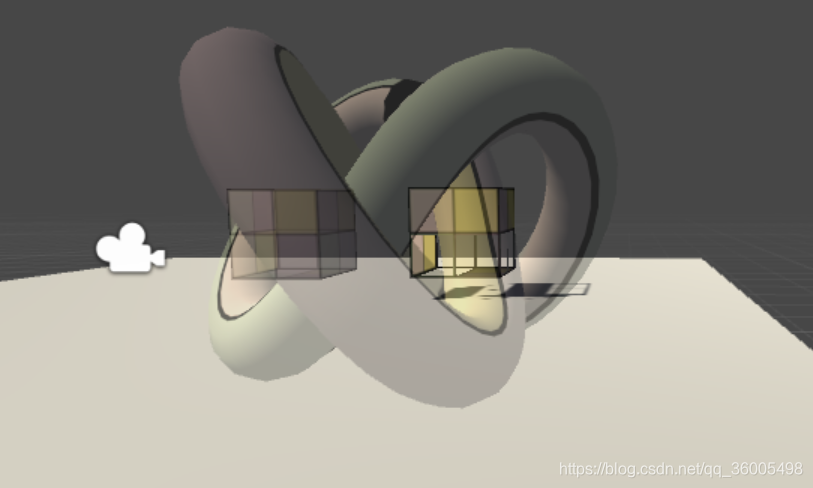

  6. 在SubShader中增加一个Pass（只写入深度，不输入输出颜色）以修正这个问题 在这里插入图片描述

  7. Blend混合命令的参数、操作、常见混合类型使用

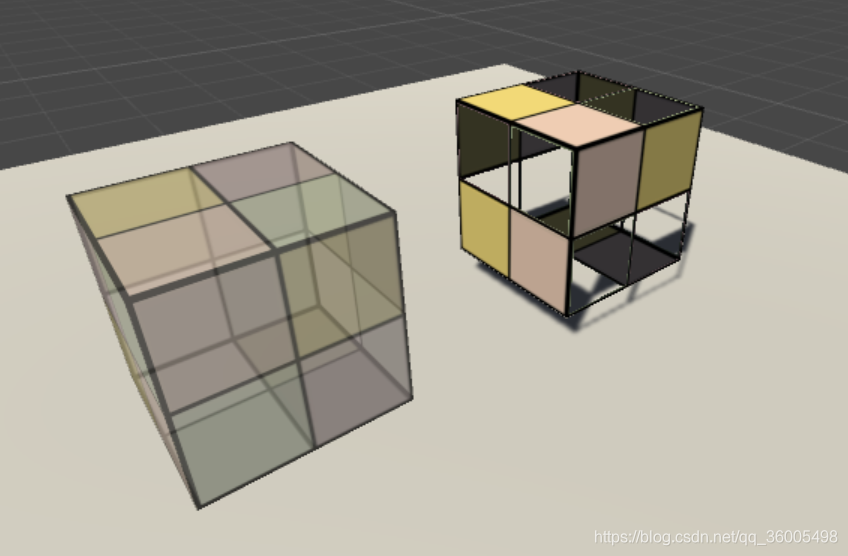

  8. 双面渲染透明效果：关闭深度写入时，使用Cull Off关闭剔除；开启深度写入时，将一个Pass分为2个，先使用Cull Front关闭前方剔除，渲染正面，再使用Cull Back关闭后方剔除，渲染背面，效果如开头图片所示。

第9章 更复杂的光照

总的来说就是增加了光照的衰减、阴影计算，学习处理不同种类的光源（均基于前向渲染路径）。

  1. 渲染路径简述：目前使用2种，前向渲染路径和延迟渲染路径。
  2. 渲染路径的设定和使用：项目设置、摄像机设置、Pass中使用LightMode标签。
  3. 各种LightMode标签名的用途：获取正确的光照变量值。
  4. 前向渲染路径原理：在Pass中计算颜色缓冲区、深度缓冲区。
  5. Unity中对前向渲染路径中光源的限制（光源中设置Render Mode）。
  6. 路径中的2种Pass：Base Pass和Additional Pass在不同类型光照效果实现中的分工。
  7. 设置LightMode后，用到的内置光照变量的列举。
  8. 顶点照明渲染路径：硬件要求低，性能高，效果差（很多效果只能逐顶点计算），是前向渲染的子集。
  9. 延迟渲染路径：利用额外缓冲区G-buffer，缓解前向渲染中由于包含大量实时光源造成的性能瓶颈。
  10. 工作原理：分2个Pass先后进行了片元淘汰（深度测试技术，通过的片元将其需要的信息存入G-buffer）、读取G-buffer并计算光照。
  11. Unity中的延迟渲染路径。
  12. Unity支持的光照类型：平行光、点光源、聚光灯、面光源。
  13. 不同光源中的属性：位置、方向、颜色、强度、衰减。
  14. 多个点光源（Additional Pass）+1个平行光（Base Pass）的shader实现，并配置点光源的Render Mode进行实验对比（使用帧调试器观察渲染过程）。
  15. 光照衰减的原理和实现：衰减纹理采样/数学公式计算（后者有误差）。
  16. 阴影的原理和实现：使用额外的Pass设置LightMode标签为ShadowCaster来计算阴影纹理纹理（将摄像机放置到光源位置后调用该Pass），采样该纹理后与之前的光照结果相乘。
  17. 屏幕空间的阴影映射技术和传统的阴影映射技术对比。
  18. 不透明物体阴影实现（投射阴影）：Cast Shadows和Receive Shadows设置，使用Fallback语义计算阴影。
  19. 不透明物体阴影实现（接收阴影）：在Shader中使用AutoLight.cginc的SHASOW_COORDS、TRANSFER_SHADOW、SHADOWATTENUATION实现。
  20. UNITY_LIGHT_ATTENUATION ：将光照衰减因子和阴影结果使用一个函数共同计算得到fixed atten。
  21. 半透明物体阴影实现：沿用在透明物体效果实现一节中的Shader，加入了阴影因子fixed atten的计算，并配置不同的fallback。
  22. 实现时遇到的问题：AlphaBlend方法实现的半透明物体在渲染时，一旦更改了材质的shader，再改回来也得不到原先的接收的阴影了，未解决。
  23. 本书提供的标准Unity Shader，分别使用了Phong光照模型和Blinn-Phong光照模型，未加入透明效果实现。

第10章 高级纹理

对比之前学习的纹理（一维或二维），本章学习了更为复杂的纹理，包括立体纹理、渲染纹理、程序纹理。

  1. 环境映射：使用立方体纹理实现的反射或折射效果。
  2. 立方体纹理（Cubemap）：从6张图像组成的3维立方体纹理中，从中心出发计算角度，然后采样得到颜色值。
  3. 天空盒子实现：创建Skybox类型的材质，使用Unity自带的Shader，在详情界面中选择6个面对应的纹理（Clamp展开）。
  4. 创建立方体纹理的3种方法：直接创建，设置纹理类型为Cubemap；创建Cubemap，赋值6个面；脚本生成。
  5. 脚本生成立方体纹理原理：在指定位置创建一个摄像机，记录6个方向的纹理到创建好的Cubemap中。
  6. 反射效果实现（基于环境映射）：选中天空盒子；在模型的位置处使用脚本生成Cubemap；在Shader中使用内置函数reflect计算反射方向（顶点着色器）；再由反射方向采样立方体纹理，得到颜色后使用lerp函数与原有颜色混合即为最终颜色（片元着色器）。
  7. 折射效果实现（基于环境映射）：同上一步大致相同，不同点在于把反射计算替换为折射计算（引入了折射率）得到不同的采样方向。
  8. 菲涅儿反射实现：使用Empricial菲涅儿近似等式（Scale、视角方向、法线方向），计算了6中lerp函数的混合参数，使得边界处的反射更加真实。
  9. 渲染纹理（Render Texture）：将渲染结果暂存到中间缓存中。
  10. 镜子效果实现：建立渲染纹理并附给一个摄像机，然后将纹理赋值给做为镜子的物体，并用shader完成采样时的左右翻转（uv的x值）。
  11. 玻璃效果实现：镜子包括反射和折射；反射效果使用立方体纹理实现，折射效果在使用内置函数对抓取屏幕图像采样后，计算偏移offset实现。
  12. GrabPass{} ：抓取屏幕图像的Pass，填入不同的TextureName后可以访问不同物体抓到的不同图像。
  13. 渲染纹理和GrapPass的性能对比、适用场景。
  14. 程序纹理：纹理由代码生成（.cs后缀代码拖给材质，材质拖给模型）。
  15. 程序材质：适用Substance Designer创建的材质，拖入Unity中使用。

第11章 让画面动起来

这一章节的内容介绍了2种让图像移动的方法：根据时间变化，根据视角变化；书中分别列举了2种用途：动画效果（纹理，顶点），广告牌技术（顶点随ciewDir变化）。

  1. Unity中的内置事件变量介绍。
  2. 纹理动画：帧序列、背景滚动。
  3. 帧序列动画：从一张图中，有若干按照行列顺序排布的纹理（2D）；在片元着色器中，通过时间函数，移动行列位置，换算为UV值并采样。
  4. 计算过程：首先得到不超过总行列数的行列值，例如一行有8个（8列），则得到的column值为0-7（假设，超过总列数后，由于设置的纹理图像的展开方式，超过了边界也可以正确采样）;由于uv值是0-1的浮点数，故可以用cloumn/8来计算偏移;小图像中的纹理位置，由原来的uv值/8得到；将上述的偏移和分割后的纹理位置相加，得到8*8图片序列中的纹理位置。
  5. 背景滚动：书中将2层纹理分别读入后，使用不同的速度水平滚动。
  6. 计算过程：在顶点着色器中，计算UV值时，添加x方向的偏移（随时间增加），片元着色器得到的UV值就是偏移过后的，由此即可得到滚动效果。
  7. 顶点动画：纹理动画中顶点位置时不发生改变的，改变的只有纹理（UV值的变化），顶点动画则加入了顶点的改变，下边列举了2个例子：2D河流效果，广告牌技术。
  8. 河流效果实现：根据预先设定的波动幅度、波动频率（是否波动一致）、波长、河流纹理移动速度，计算得到顶点的移动（以时间为基础）；其中需要注意的细节有，关闭批处理、深度写入、剔除；如果想要具有投射的阴影（Fallback中只会的到顶点移动前的阴影，没有动画效果），还需要加入额外的Pass，同样使用上边的参数（不用计算纹理了），利用内置函数计算投影的效果。
  9. 广告牌技术：重点在于计算一个旋转过后的3维正交基（在模型空间中处理旋转），得到旋转后的正交基后分别相乘之前模型空间中，每个点距离锚点（0，0，0）的距离，得到旋转过后的位置，将这个位置使用MVP转换到裁剪空间中即可。
  10. 计算过程：分两种策略，是否固定向上为（0，1，0）。若固定向上方向，则将视角方向的y分量置为0，up x normal 得到 right 方向，3个方向计算完成；若不固定，则将（0，1，0）x normal得到 right 方向，然后由normal和right叉乘得到upDir，其中需要注意的时，如果normal已经和（0，1，0）重合，则将替换为（0，0，1），重复之后的过程。

第12章 屏幕后处理效果

总的来说把渲染出来的结果（Texture），类似于又用PS处理了一下。方法就是把不同的脚本加在摄像机上，脚本和Shader共同使画面具有不同的效果。

  1. OnRenderImage接口和Bilt函数的使用。
  2. 创建基类PostEffectsBase，配置一些check函数。
  3. 调整亮度、饱和度、对比度的实现：分别在脚本中定义3个对应的变量作为变化范围，赋值给Shader，在Shader中的片元着色器中，对每个片元进行计算，达到调整效果。
  4. 边缘检测实现：卷积的介绍（卷积核，卷积计算，卷积的意义，梯度），使用给定的卷积核计算梯度（卷积计算每一个纹素），在片元着色器中使用得到的梯度作为比例（0-1）将原先的Color与边缘颜色进行混合（lerp函数），最后同样使用lerp混合2张含有原图信息/替换背景为纯色的效果图。
  5. 高斯模糊实现：高斯方程的引入，二维高斯核转化为2个一维的权重分布（横向和纵向分开，在Shader中使用2个Pass分别计算），使用实现明确的权重分布（总和为1），将每个片元周围（参数控制，甚至可以取到相邻更远的片元参加运算）的片元rgb值与其相乘，得到结果（这个结果可以多次重复计算，增加模糊程度）；以上2个Pass都进行了命名，方便在其他Shader中使用。
  6. Bloom效果实现：用一个阈值，在第1个Pass中将亮度超过阈值的部分减去阈值，其余部分变为0；第23个Pass将上一步得到的区域进行高斯模糊（通过NAME命名调用）；第4个Pass将前几步的结果和原图混合，得到最终效果。
  7. 运动模糊实现：为了模仿曝光效果，使用累计缓存的方法，将多张渲染中的RGB信息进行混合（提前设定了A通道值），原有A通道则保留不变（原文为“不希望A通道的值写入渲染纹理”，暂且这样理解的）。

第13、14章 深度和法线纹理、非真实渲染

实现更加贴近应用的渲染效果（运动模糊、雾、卡通风格、素描风格），往往需要更加巧妙的思路和数学计算。

  1. 透视投影和正交投影的原理复习。
  2. 2种获取深度和法线纹理的方法：延迟渲染将纹理存入G-buffer中；正确的设置RenderType，使用单独的Pass渲染得到纹理。
  3. 脚本中相机的设置和纹理获取的代码实现，使用包装好的函数处理纹理采样后得到的线性的深度值。
  4. 使用Frame Debugger查看深度纹理的渲染效果（远裁剪平面太远或太近效果变差）
  5. 使用深度信息实现运动模糊：之前的运动模糊是整个屏幕每一帧渲染结果的叠加。现在的方法改进为，使用顶点的速度信息（6）进行模糊处理（7）。
  6. 速度：当前帧和前一帧的顶点位置（NDC坐标）相减除2。NDC坐标的xy分量为UV计算得到，z分量由解析深度纹理值后得到。难点在于由当前帧的NDC坐标计算前一帧的NDC坐标（使用了2个脚本中预先计算的变换矩阵）。
  7. 模糊处理：在每一个for循环中，延速度*模糊Size的方向迭代UV采样的偏移，累加到当前片元的颜色中。此方法不适用于物体移动而固定摄像机的运动模糊，可在Unity自带的ImageEffect包中寻找更多方法。
  8. 全局雾效：基于深度纹理，在一次屏幕后处理中，实现雾效。
  9. 雾效：共3种计算方法，线性、指数、指数平方；本节使用一个f和1-f混合原始颜色和雾的颜色，属于基于世界坐标高度信息（10）的线性混合，即雾的浓度随像素高度的增加而减小。
  10. 世界坐标/距离信息：以近裁剪面为基础获得4个边角的向量，使用近似三角形原理，带入深度信息后计算出像素点到摄像机的向量信息（片元着色器），摄像机坐标+向量信息得到像素点的世界坐标。难点在于从4个边角向量（顶点着色器）得到像素点摄像机向量（片元着色器）的插值过程，存疑。
  11. 边缘检测：使用Roberts算子，先后计算根据UV值采样得到的深度信息和法线信息，其中法线信息忽略了z分量以简化计算；最终返回0或1表示是否为边缘。
  12. 卡通风格渲染：其中一种方法，基于色调的着色技术，漫反射控制+描边。
  13. 渲染过程：背面，渲染轮廓，使用纯色并适当的延法线方向扩展一小段距离；正面，使用渐变纹理处理漫反射，高光部分使用平滑的插值函数，防止锯齿状的边缘出现，混合得到的颜色并输出即可。
  14. 素描风格渲染：色调艺术映射。若干张素描的纹理（笔画线条的间隔不同）按权重分别采样并混合。
  15. 渲染过程：在顶点着色器中计算漫反射的强度，使用if else判断划分出6个权重并传送给片元着色器；在片元着色器中按权重混合采样后的纹理，1-权重和，得到预设颜色的权重，混合他们得到素描颜色，与光照衰减相乘得到具有阴影效果的最终颜色。
  16. 扩展：文中提到了《大神》《军团要塞》《海岛奇兵》《三国志》等游戏均用到了非真实渲染；推荐读物《艺术化绘制的图形学原理与方法》。

第15章-第20章

  1. 噪声：使用一张噪声纹理实现更多的渲染效果（消融、波浪等）。
  2. 消融效果：对应消融效果的纹理采样后，作为阈值控制当前片元是否被渲染。消融的边缘具有一定的宽度，其中渐变的颜色使用lerp函数混合。
  3. 动态的消融效果需要根据时间改变阈值，通过加在物体上的脚本实现。
  4. 消融后的片元需要同样在ShadowCaster的Pass中剔除，以产生正确的通盈效果。
  5. 水波效果：对应水波效果的纹理采样后，作为切线空间下的表面法线。
  6. 水面透射：GrapPass得到的屏幕纹理，在片元着色器中采样这个纹理得到透射颜色，其中利用法线计算采样时的offset。
  7. 水面反射：反射颜色由这个位置生成的cubemap根据反射方向采样后与主纹理颜色、预设颜色混合得到；反射方向由视角方向和法线方向计算得到。
  8. 波动：随时间修改采样噪声纹理的uv偏移，产生变化的法线方向。
  9. 全局雾效：在之前的雾效基础上，增加一个噪声纹理的采样与雾的浓度相乘，得到不均匀的雾。动态的实现与水波相同，随时间偏移噪声采样坐标即可。
  10. Unity中的渲染优化技术：移动平台与PC的特点对比；CPU、GPU、纹理造成的性能瓶颈及优化方向；Unity的渲染分析工具：渲染统计窗口、性能分析器、帧调试器等；
  11. 具体优化：CPU：利用批处理减少DrawCall的原理；GPU：减少顶点、减少overdraw；纹理：减小大小和使用缩放。
  12. Unity表面着色器：相对于顶点着色器和片元着色器跟高的抽象，更加简短，有利有弊。编译指令：指出表面着色器选哟的表面函数和光照函数、以及一些渲染的设定。结构体Input和SurfaceOutput，存储数据来源和表面属性。
  13. 表面着色器的编译过程和优缺点分析：缺点是自由度低，性能差，可能无法实现自定义的渲染效果；优点是可以便利的处理各种光源，编写简单。
  14. PBS的理论和数学基础：光的反射、此表面散射—>BRDF双向反射函数：计算这些光照的分布。
  15. 漫反射部分：Lambertian BRDF—>Unity5使用的漫反射增加了掠射角和表面粗糙程度的计算。
  16. 高光反射部分：基于Torrance-Sparrow微面元模型，值为：菲涅尔反射函数*法线分布函数*阴影遮盖函数/矫正因子。
  17. Unity中的PBS实现：漫反射部分如15所述；高光反射部分的法线分布函数（GGX模型），阴影遮盖函数（Smith-Schlick模型），菲涅尔反射函数（Schlick菲涅尔近似等式）。
  18. Unity5中的Standard Shader：是对于17的具体实现，按照工作流程分为金属工作流和高光工作流。
  19. 全局光照流水线：直接光照（平行光）+间接光照（前者的来回反射）。
  20. 反射探针：在指定位置获取Cubemap，模拟间接光照中的互相反射效果。
  21. 光线追踪不同于间接光照，只追踪了重要的光照路径。
  22. 预计算实时全局光照：预计算静态物体的光照信息存储到光照纹理、光照探针、Cubemap中。
  23. 伽马校正：线性和非线性的输入输出会产生差异，需要在移动平台上手动校正。
  24. HDR：高动态范围渲染，更加细节的掌握亮度差异，而不是将超过范围的值进行截取。缺点：需要更多存储空间、硬件支持不同。
  25. 第19章：Unity5更新内容。
  26. 第20章：学习资料推荐。
