学习教程来自:【技术美术百人计划】美术 2.7 Metallic与Speculer流程
笔记
0. 什么是次世代
高低模烘焙过的、和使用PBR贴图的模型
PBR：基于物理渲染
1. 2种流程
金属Metal/粗糙度Roughness工作流程：比较符合直觉，容易调参，但不易调节F0值（0度菲涅尔反射值）
镜面反射Specular/光泽度Glossiness工作流程：错误的贴图会打破能量守恒
通用的部分：Normal、AO、Height

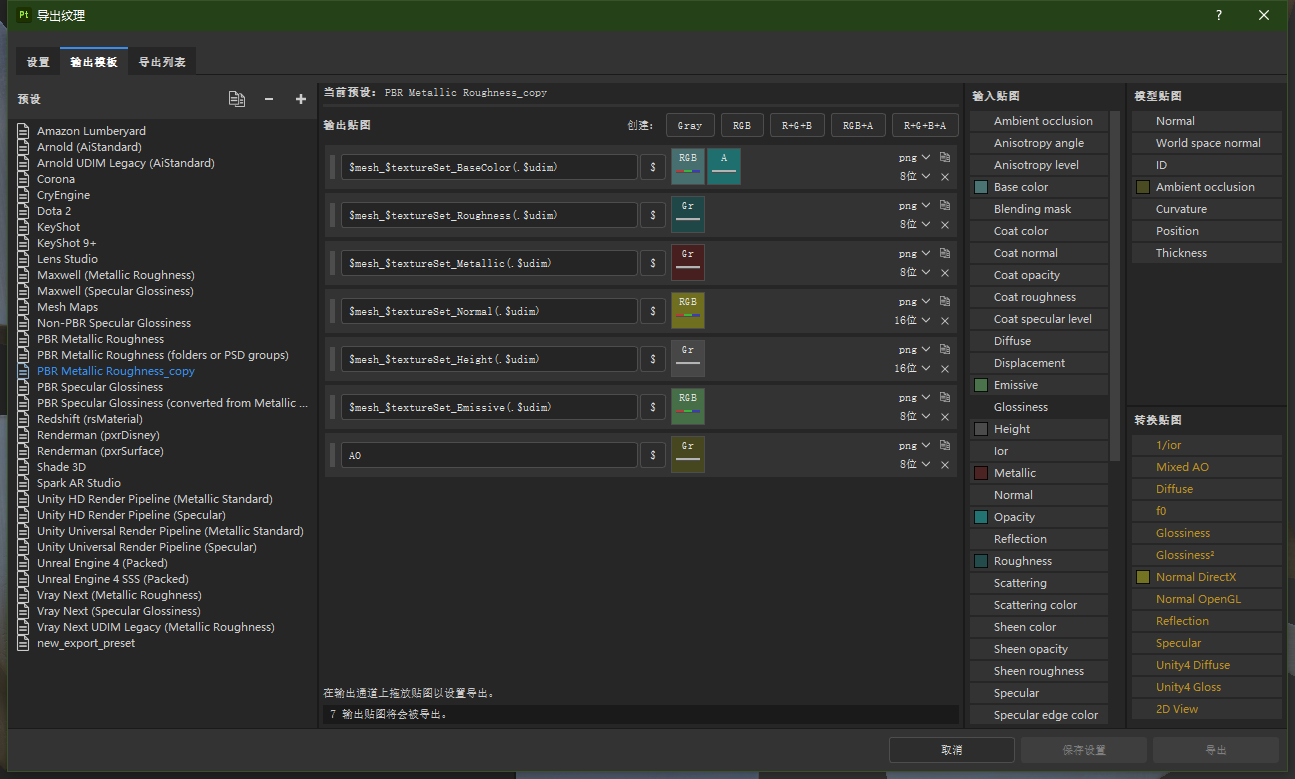

SP中的贴图导出
其中特有的贴图
1. Base Color(sRGB)：
非导体的漫反射颜色（Diffuse Reflected Color/Albedo）（50-240sRGB）和金属导体（180-250sRGB）的镜面反射F0值。
其中前者使用了0.04的F0值。
范围的验证可使用SD的PBR Base Color/Metallic Validate节点验证
Micro-Occlusion可以叠加在BaseColor中以增加细节
2. Metalic(灰度)：
告知如何读取存储在Base Color中的RGB信息，0-1代表非金属-金属
3. Roughness(灰度)：
0-1代表光滑-粗糙
### 1.2 Specular/Glossiness工作流程

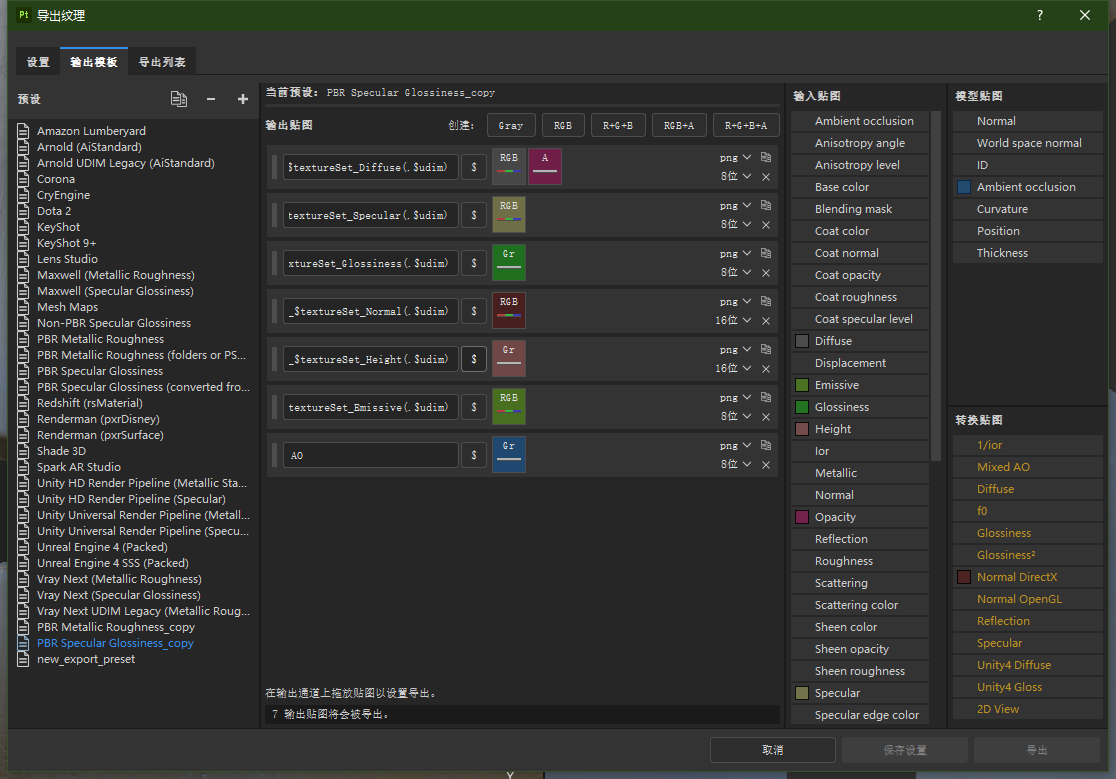

SP中的贴图导出
1. Base Color(sRGB)：存储漫反射颜色Albedo（纯金属应为黑色）
2. Specular(sRGB)：F0值（0度菲涅尔反射值），基于真实世界测量得到
3. Glossiness(灰度)：光滑程度，0粗糙-1光滑
### 1.3 优缺点
当贴图分辨率和纹素密度过小时，2种工作流程会在金属和非金属的交界处产生白边/黑边（需要一张良好大小和布局的UV来避免）。
来源文章开头的PPT，以下为概括版
||MR|SG|
|:----:|:----:|:----:|
|优势|F0值固定、纹理缓存低、兼容性广|边缘效应弱、F0值可调整|
|劣势|F0值不易调整、边缘效应明显（因为是白边）|F0值的随意调整可能打破能量守恒、纹理缓存占用大、美术人员难上手|
## 2. 流程转换
### 2.1 Metallic转Specular
2、3、4依次得到Diffuse、Specular、Glossiness

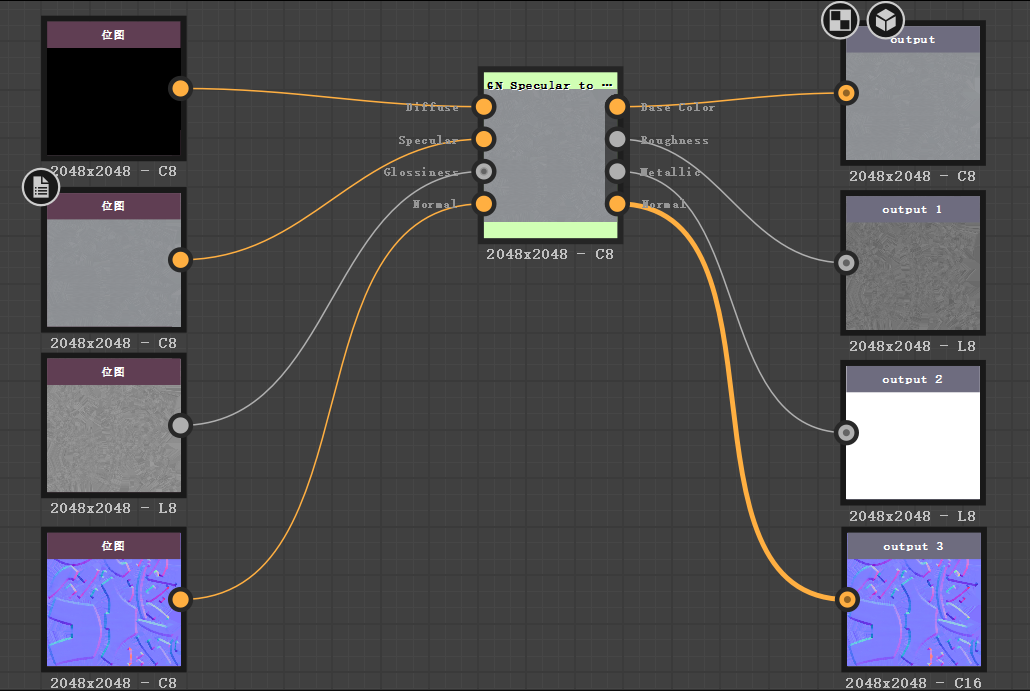

拿上一步导出的结果到SD节点转换

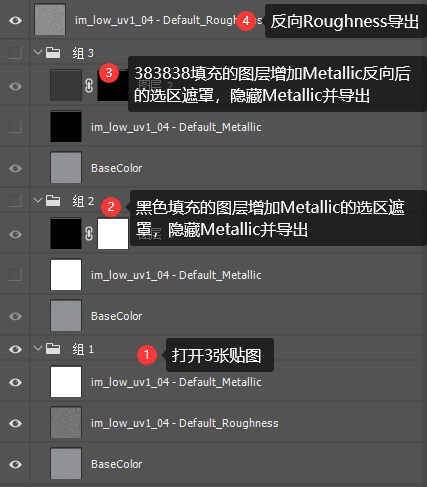

拿上一步导出的结果到PS中转换

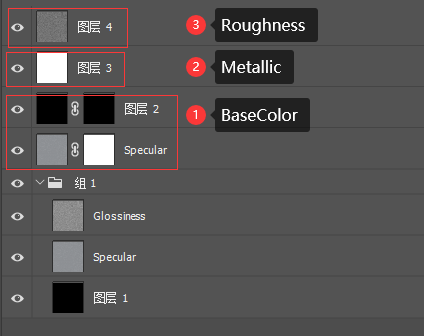

步骤：
- BaseColor：在Specular图层中。在选择中使用色彩范围选中金属部分的分区给Specular做遮罩，复制出Diffuse图层，将刚才的选区反选作为他的遮罩。
- Metallic：新建黑色图层，在Specular的遮罩选区选中填充白色。
- Roughness：反相Glossiness。
作业
将贴图注意点总结进入上一节的规范中，测试一下这2个流程的贴图转换
流程转换
上述操作的结果：
笔记中的操作结果，颜色基本一致，除了Specular和Roughness经过转换后，又调整了下强度高光才基本一致
贴图规范
|
非金属 |
金属 |
| BaseColor |
暗色值不低于30-50，亮色值不高于240（可用SD节点验证范围） |
查表，大概为180-255 |
| Metallic |
灰度值低于235时，对应区域的BaseColor反射值应当降低 |
|
| Diffuse |
除了Micro-Occlusion不应包含光照信息，暗色值不低于30-50，亮色值不高于240 |
值取0 |
| Specular |
查表，可先预设为0.04，一般为0.02-0.05，宝石0.05-0.17，液体0.02-0.04 |
查表，180-255（sRGB下） |
