学习教程来自:【技术美术百人计划】图形 5.1.2 基于物理的相机概述

笔记

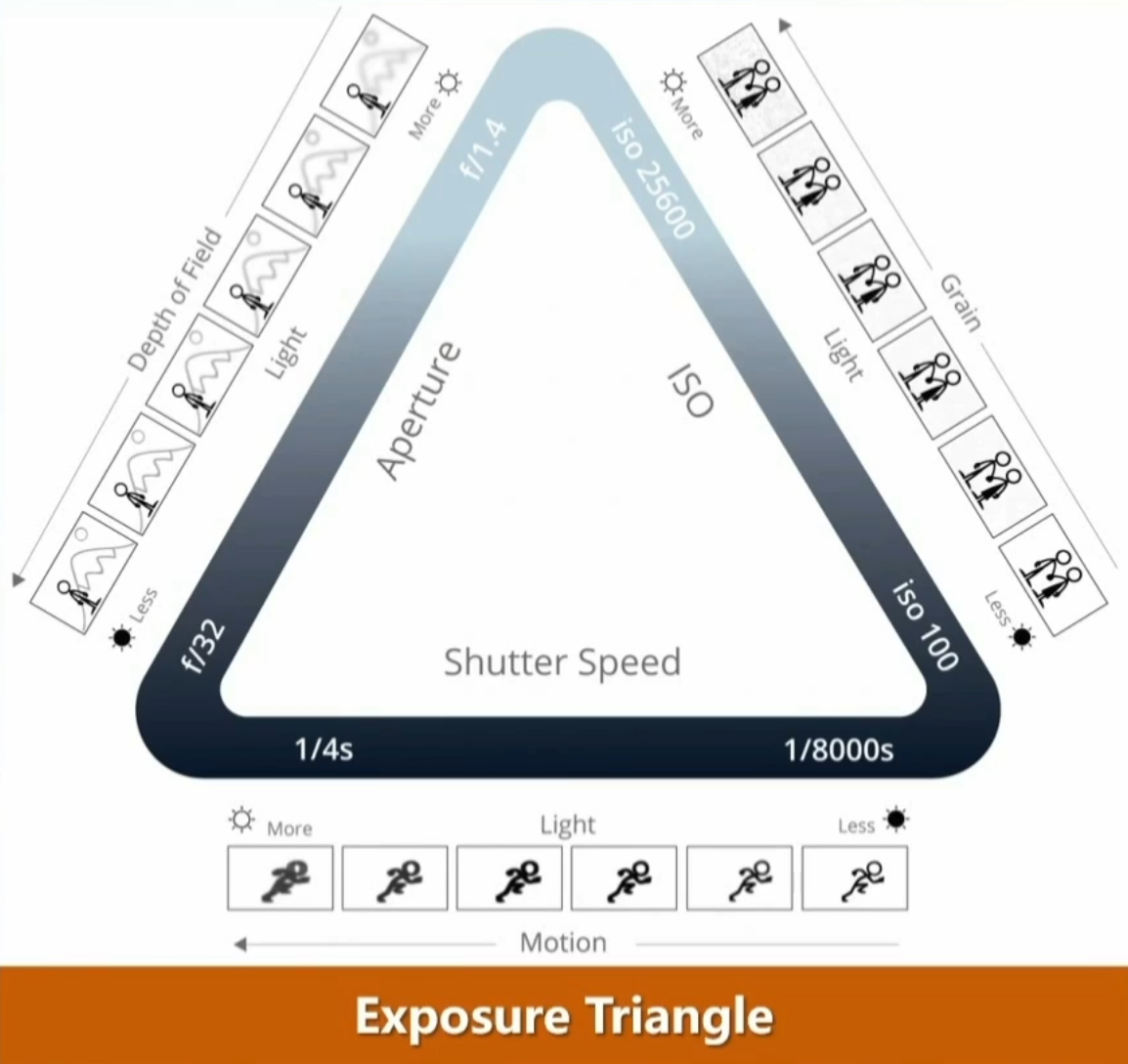

1. 曝光三角形

图片来自开头视频


3个控制参数：

  1. 快门速度（Shutter Speed）：运动模糊（Motion）
  2. 光圈（Aperture）：景深（Depth of Field）
  3. 感光度（ISO）：噪点（Grain）

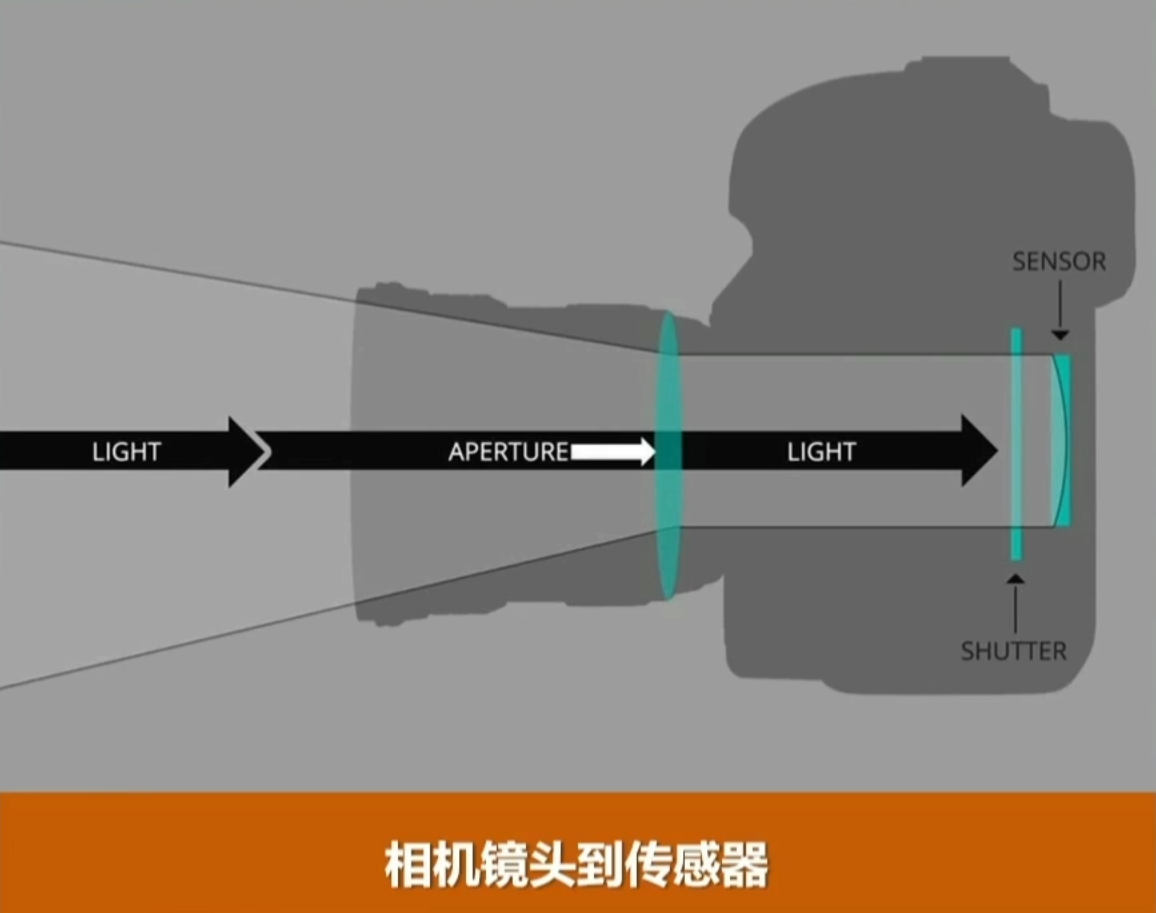

光圈->快门->传感器


其他参数：
曝光补偿：EV每增加1表示进光量增加一倍。曝光值的控制一般由光圈值、快门速度、曝光补偿这3个值调节

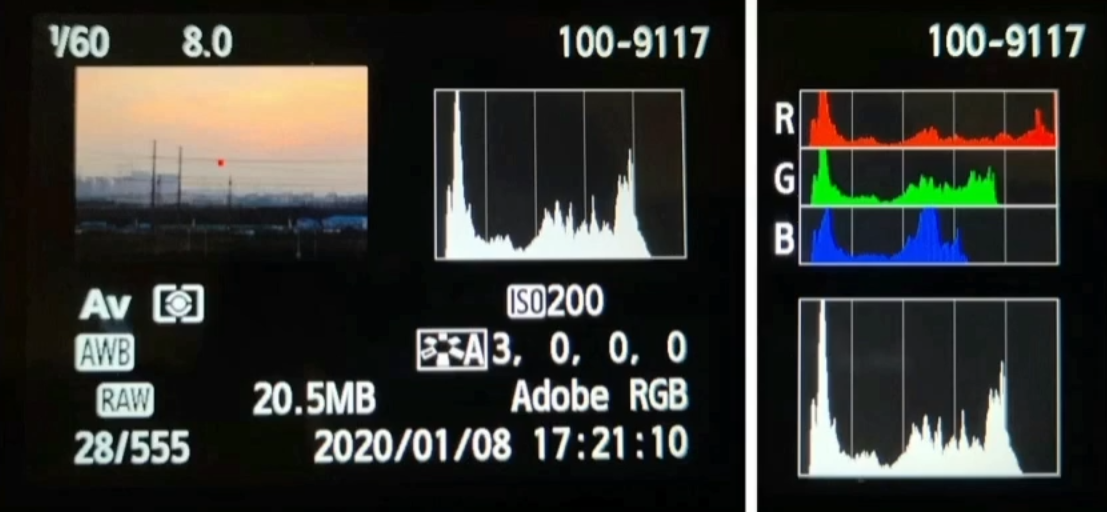

直方图：各个亮度值的像素数。可用来分析是否丢失细节或过曝



2. 快门速度 Shutter Speed

快门打开时间，即光线照射到感光传感器的时间

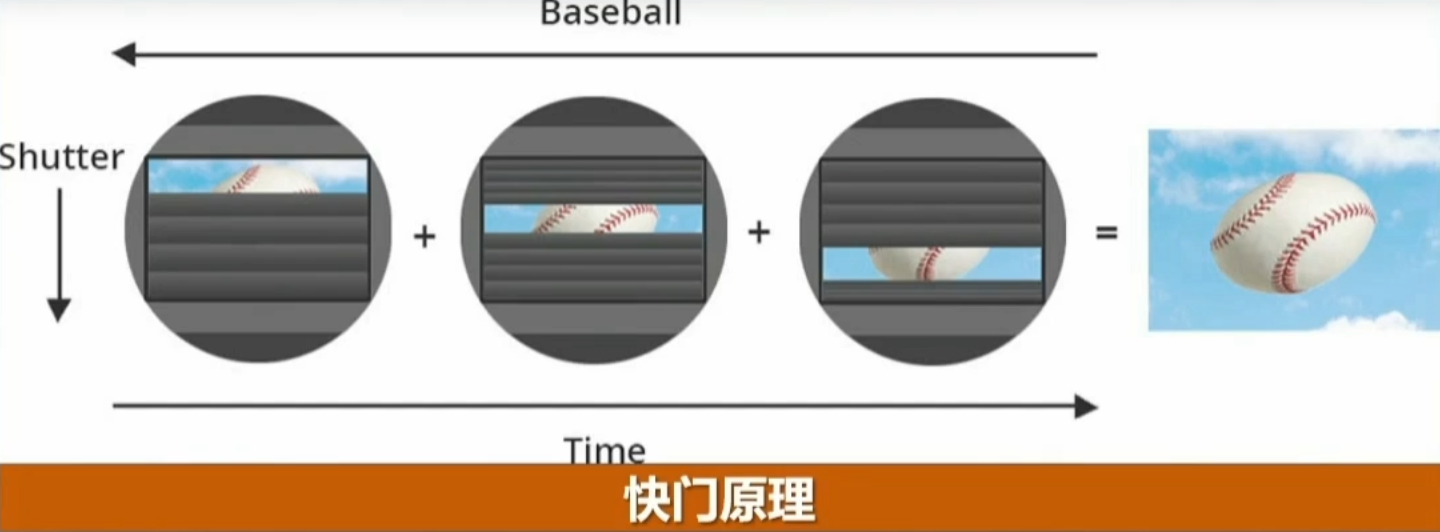

焦平面快门：双帘设计使传感器或胶片上光线平衡，从而曝光均匀

3. 光圈 Aperture

控制光线透过镜头，进入传感器光亮的装置
光圈大小：f-number(N) N=F/D 孔径D越大，进入相机的光线越多，f数越小
光圈大小对景深的影响：光圈越大，背景虚化越强。由于光的衍射现象，缩小光圈导致衍射现象同样增加，清晰度也会下降。故存在一个景深和衍射都可控的“最佳位置”，此区域一般在f/4到f/11之间。

4. 感光度 ISO

提升数码相机ISO的2种方式：

  1. 提升每个像素点的亮度和对比度
  2. 使用多个像素点完成原来一个像素点完成的任务

胶片颗粒/数字噪点/Grain：ISO越高，图像中的数字噪点也越多

5. Bloom

物理上Bloom的原因：EV值使得传感器饱和并泄漏到临近单元、镜头原因
引擎中Bloom的控制：为自发光表面定义EV值，控制Bloom效果

作业

HDRP管线下的相机

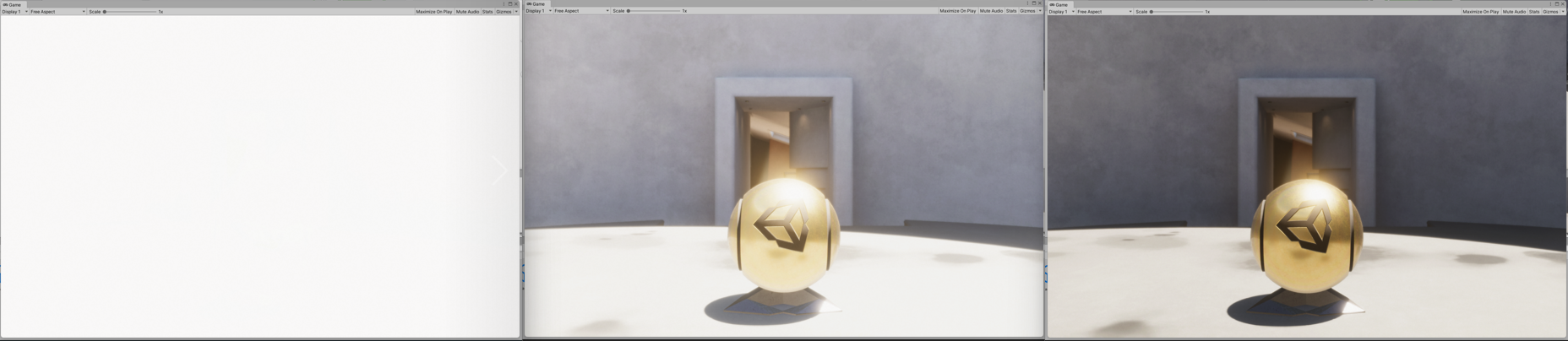

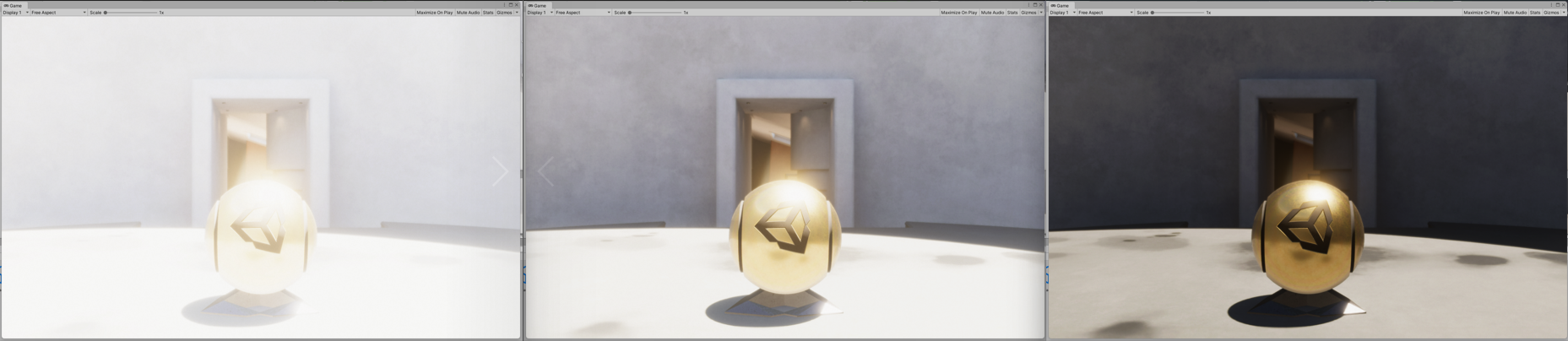

1. 快门速度

1s 1/200s 1/500s


快门速度越快 进入的光线越少

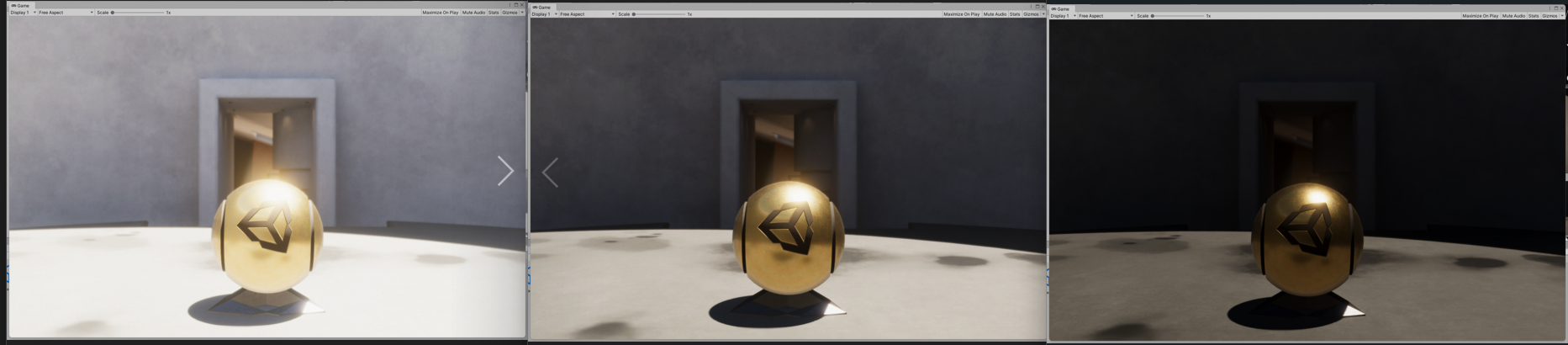

2. 光圈

F/1 F/2 F/4


F数越大 孔径越小 进光量越少

3. 感光度

2000 500 100


感光度越高 亮度越高

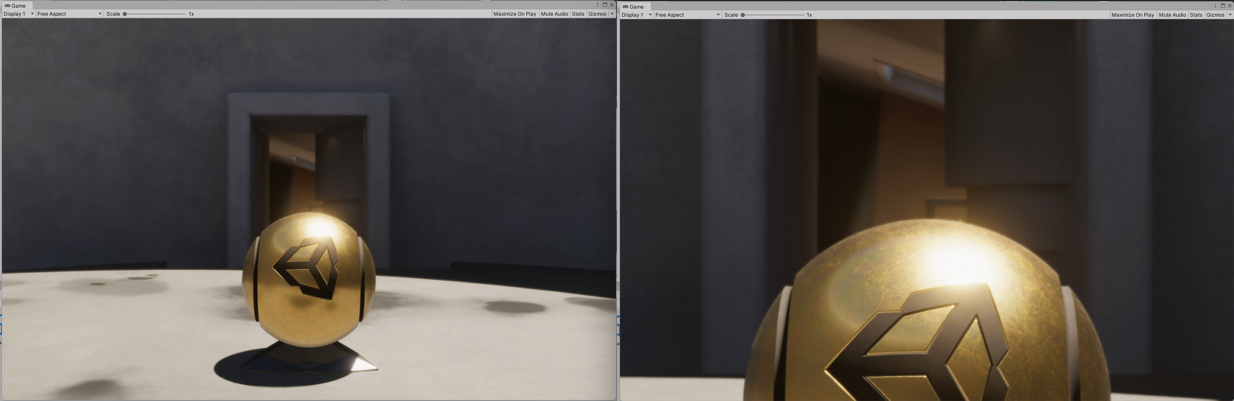

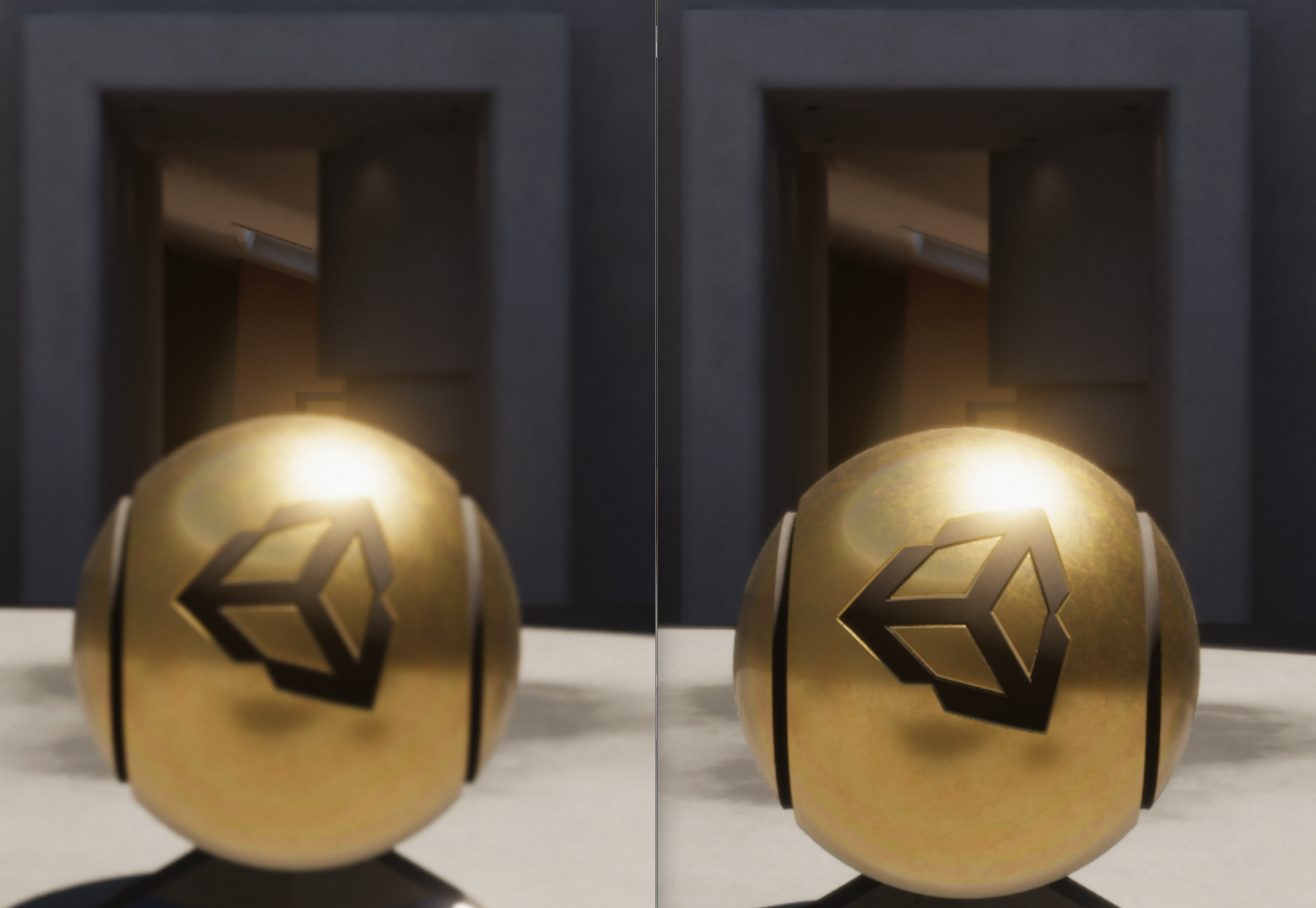

4. 焦距和焦长

焦距34（远处清晰，近处模糊） 5.1


焦长18.15 50

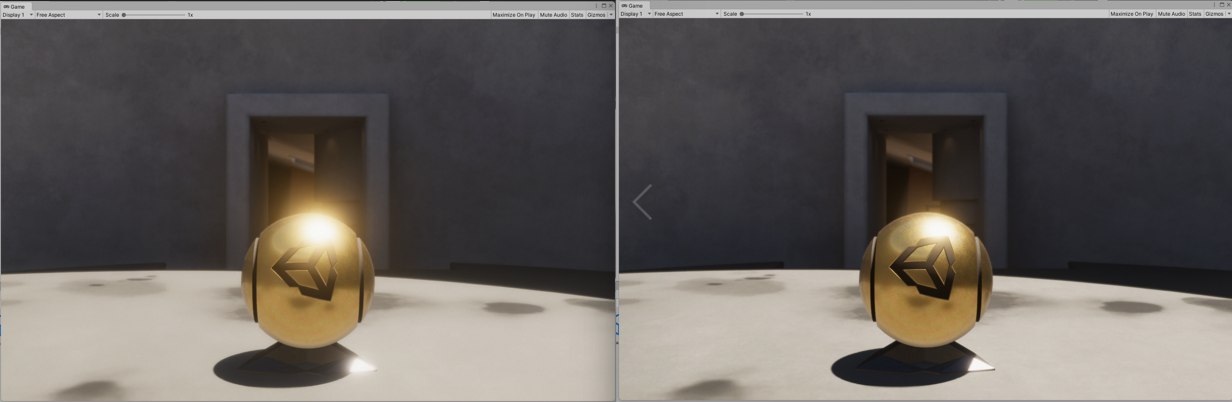

5. Bloom

Bloom强度1 0.269
